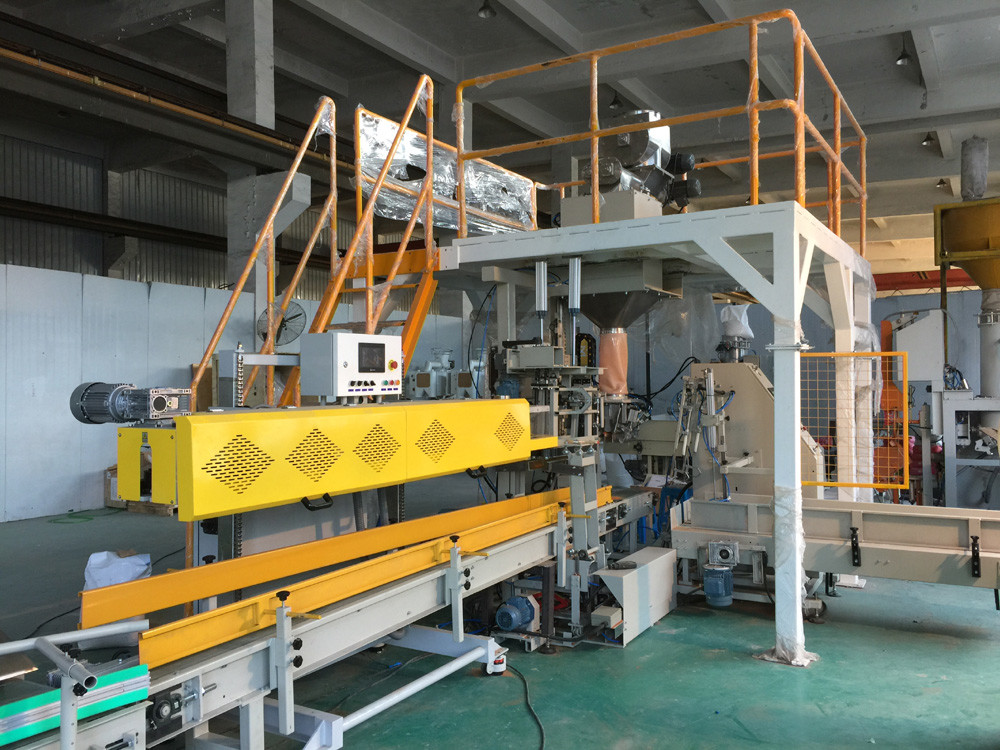

آلة تعبئة وتغليف الحبيبات الأوتوماتيكية لـ 25 كجم من مواد كيميائية مطاطية صلبة من اليوريا / البوليمر

1. عامة

هذه الوحدة عبارة عن معدات مخصصة للإنتاج الأوتوماتيكي لتحقيق التعبئة التلقائية (التقاط الأكياس تلقائيًا ، وتغذية الأكياس ، وتسليم الأكياس ، وفتح الأكياس ، والتعبئة وختم الأكياس) وإخراج المنتج النهائي.تعتمد هذه المعدات بشكل كامل على التحكم في شاشة عرض واجهة الإنسان والآلة PLC ، مما يسهل التشغيل بشكل كبير ، لذلك فهي المعدات اللازمة لإنتاج المؤسسات الآلي.

2. وصف الوحدات الوظيفية

1)صومعة التخزين: تستخدم لتخزين المواد لفترة قصيرة من أجل ضمان توقف توريد المواد إلى آلة التغليف.

2)آلة الوزن ذات الرأسين 25-50 كجم: القياس الكمي والإمداد.

3)منصة العمل: تستخدم لفحص المعدات وصيانتها.

4)آلة إدخال البطاقة: تغذية البطاقة.

5)آلة تعبئة وتغليف الأكياس الأوتوماتيكية السريعة: تكمل عملية التغليف الأوتوماتيكية ، بما في ذلك: تغذية الأكياس الأوتوماتيكية ، مشبك الأكياس وفتحها ، الملء ، القياس ، فك الأكياس ، حمل الأكياس ونقلها ؛

6)آلة ختم التماس: خياطة وتغطية مطاطية ولصق فم كيس التغليف.

7)ناقل المنتج النهائي: يخرج تلقائيًا الأكياس الجاهزة المعبأة بالفعل.

3. شرح التكوين:

1) الآلة سهلة التشغيل ومستقرة بسبب اعتماد Siemens PLC وشاشة ملونة تعمل باللمس 10 بوصة في جزء التحكم.

2) الجزء الهوائي يعتمد SMC / Airtac الملف اللولبي ، فاصل الزيت عن الماء ، والأسطوانة.

3) يعتمد نظام الفراغ SMC / Airtac على الملف اللولبي ، والمرشح ، ومفتاح ضغط الفراغ الرقمي.

4) يتم توفير المفتاح المغناطيسي والمفتاح الكهروضوئي في كل آلية حركة ، وهي آمنة وموثوقة.

4. مكون الآلية:

1) نظام أكياس الالتقاط التلقائي: التقاط الحقيبة المعدة تلقائيًا.

2) حقيبة فتح ، تحامل ، آلية حمل الحقيبة: فتح الحقيبة وإمساكها وتثبيتها تلقائيًا.

3) حقيبة المعانقة وآلية النقل: حقيبة المعانقة وحقيبة النقل.

4) حقيبة الخياطة: حقيبة نقل أوتوماتيكية وخياطة أوتوماتيكية (حقيبة خياطة)

5) جزء التحكم الكهربائي: التحكم الكامل في وحدة التعبئة والتغليف بالكامل.

6) آلة وزن أوتوماتيكية: آلة وزن خطية

7) الناقل: نقل المواد تلقائيًا

5. المعايير الفنية:
